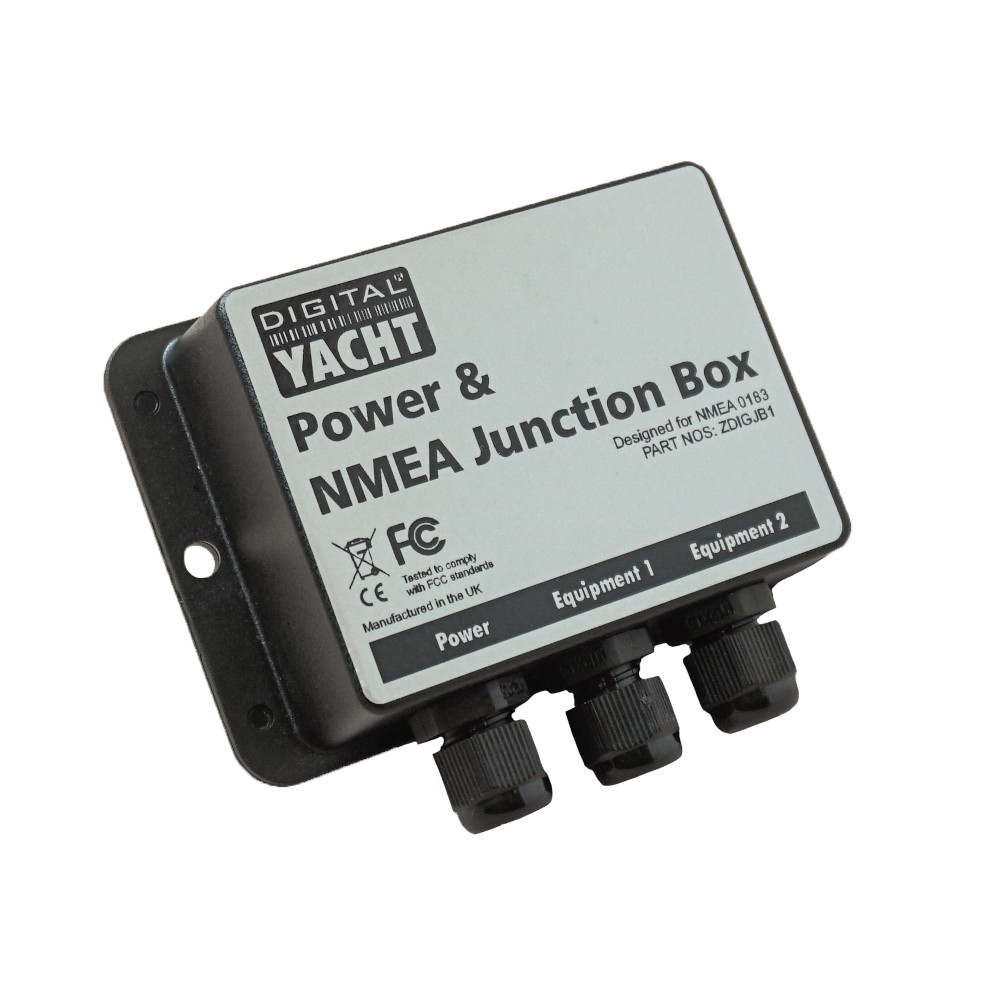

JB1 – Power & NMEA 0183 Junction Box
“De JB1 is een eenvoudige manier om NMEA 0183 producten met elkaar te verbinden en ideaal voor doe-het-zelf installatie.”

BELANGRIJKSTE KENMERKEN

Veel systemen gebruiken nog steeds NMEA 0183 voor connectiviteit. Het is een eenvoudig twee-draads systeem, maar er zijn geen standaard kleurcodes of standaard connectoren. Dat betekent dat installateurs vaak zelf een oplossing moeten ontwerpen. NMEA-apparaten die data uitzenden heten “talkers” en die verbinden met apparaten die data ontvangen: “listeners”. Met andere woorden: NMEA OUT gaat naar NMEA IN. Omdat NMEA-data een plus- en min-polariteit heeft, gaat het om twee draden. Een talker kan data naar meerdere listeners sturen (meestal tot ongeveer 5 apparaten), maar twee talkers kun je niet zomaar aan elkaar koppelen zonder een specialistische multiplexer.

Een typische installatie is het aansluiten van een AIS-transponder op een plotter. De NMEA OUT van de AIS gaat dan naar de NMEA IN van de plotter. Als je wifi-connectiviteit voor een iPad of tablet wilt toevoegen, kan bijvoorbeeld onze WLN10SM ook op de NMEA output van de AIS worden aangesloten. Sommige apparaten hebben meerdere NMEA outputs: één op 4800 baud voor traditionele instrumenten en één op 38400 baud voor AIS. Deze vereisen allebei hun eigen bekabeling.

De nieuwe JB1 junction box van Digital Yacht is een eenvoudige, makkelijk te installeren oplossing voor NMEA 0183 én voedingsaansluitingen. Hij gebruikt een gepatenteerd veer-klem terminalsysteem van Wago, waarmee je kabels van verschillende diktes in seconden kunt aansluiten en doorverbinden.

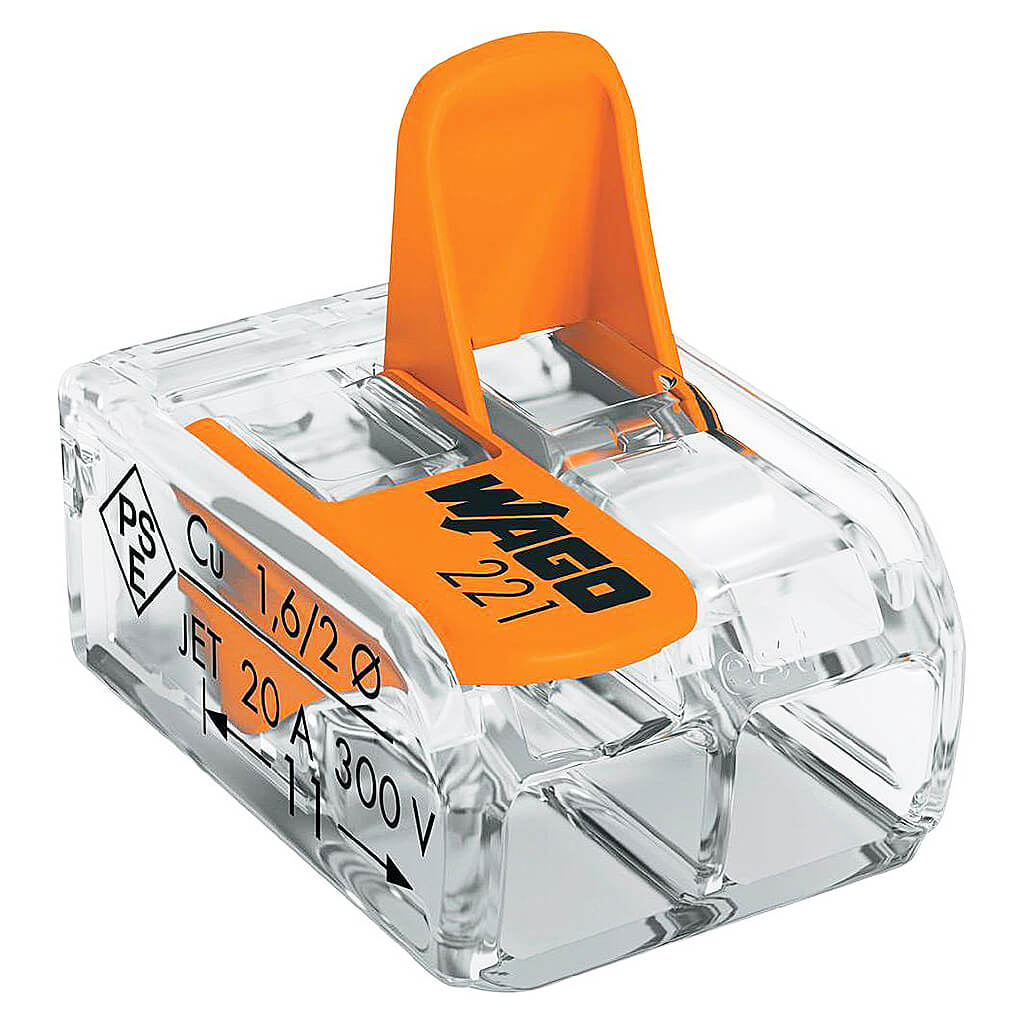

De interne aansluitingen gebruiken een gepatenteerd Wago-systeem. De 2-weg verbindingsblokjes zijn slechts 12 × 18 mm en je kunt ze uitnemen om het insteken van dunne en “priegelige” kabels makkelijker te maken. Hef de hendel op, steek de kabel erin en klik dicht voor een betrouwbare, geïsoleerde verbinding.

SPECIFICATIES
• Eenvoudige oplossing voor NMEA 0183 en 12/24V DC voedingsaansluitingen
• Compacte, waterdichte junction box – meet slechts 105 × 70 × 35 mm
• Drie kabelinvoeren (wartels) – je kunt extra wartels toevoegen indien nodig

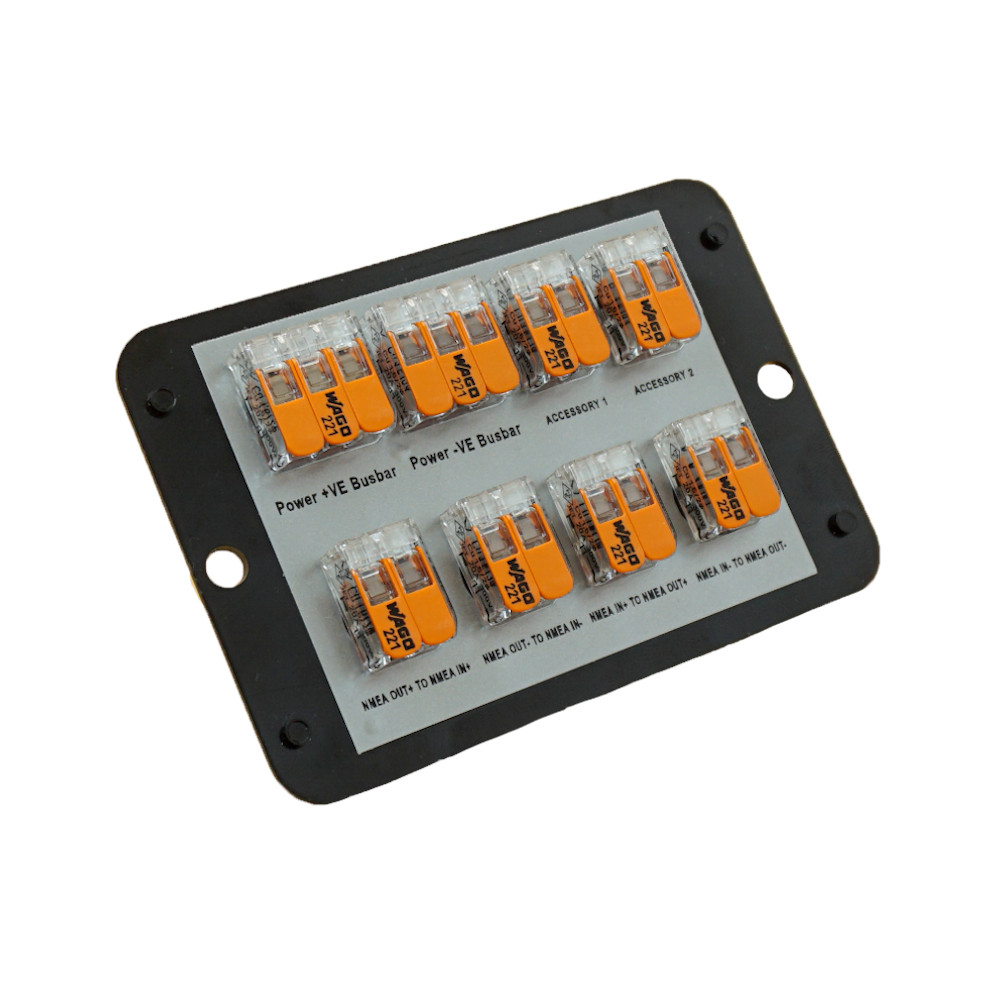

• Geleverd met 2× 3-weg Wago junction blocks (aanbevolen voor plus en min voeding) en 6× 2-weg (aanbevolen voor NMEA)
• Hef simpelweg de hendel, steek de kabel in het blok en klik dicht voor betrouwbare verbindingen

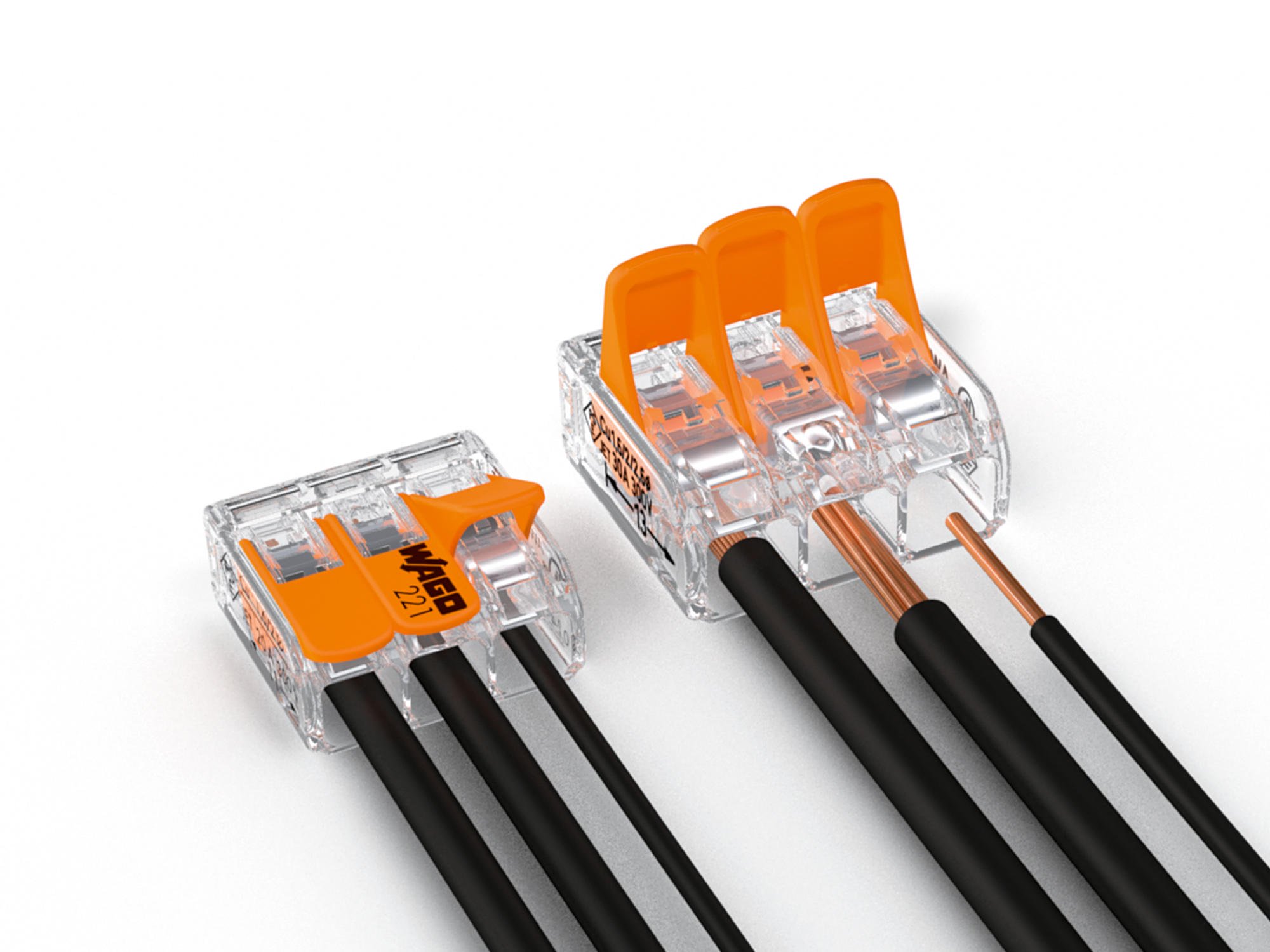

• Geschikt voor kabels van 0,25 mm tot 4 mm (kleinere kabels kun je ook twisten)
• Wago-connectoren worden met meegeleverde klittenbandpads op de interne basis bevestigd, zodat je eerst makkelijk alles kunt aansluiten en daarna netjes vastzetten vóór montage van de behuizing
• Kan waterdicht gemaakt worden tot IPX6
• Inclusief 1m voedingskabel (5A)
